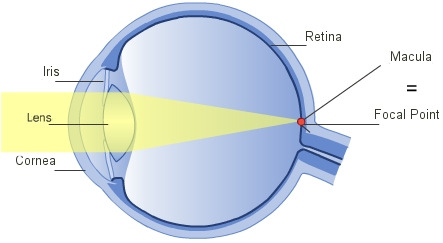

광학계라 함은 광범위한 의미를 가지고 사용되고 있지만 전자광학 영상 시스템에 있어서의 광학계란, 빛의 일부분을 모으고 굴절시켜 물체의 광학적 상(image)을 만드는 장치 라고 이해하면 됩니다. 즉, 렌즈를 의미합니다. 우리 눈을 예로 들어보겠습니다. 아래 그림과 같이 사람 눈은 홍채(iris)를 열고 닫아 들어오는 빛의 양을 조절하고, 수정체(lens)를 지나면서 빛이 굴절되어 시신경이 밀집해 있는 망막(retina)의 황반(macula)에 상이 맺혀 물체의 상을 인지하게 됩니다. 이 때, 안구의 형태에 따라 빛이 한 곳으로 모이는 지점이 망막의 앞쪽이 되느냐 뒤쪽이 되느냐에 따라 근시 또는 원시가 됩니다. 결국 사람의 광학계가 잘못 설계되어 물체의 상이 제대로 맺히지 못하는 것으로 볼 수 있습니다. ..

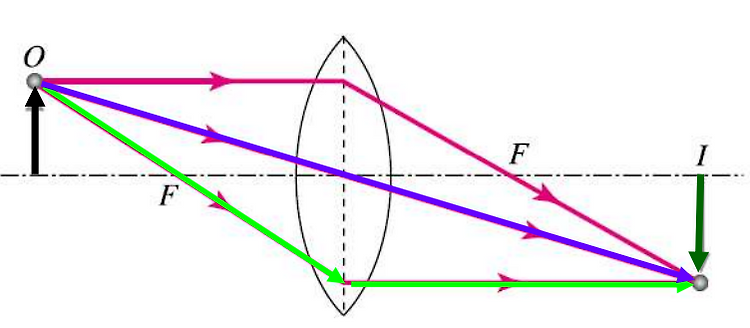

전자 광학 센서는 크게 두 파트. 광학계와 검출기로 구성되어 있습니다. 그 중 렌즈라고하는 광학계는 Scene으로부터 나온 빛(전자기파)을 한 지점으로 모아주는 역할을 합니다. 빛을 모으는 이유는 scene으로부터 한 방향으로 나온 빛은 매우 약하기 때문에 빛의 굴절 원리를 이용해서 최대한 많은 양의 빛을 검출기(detector)에 맺히도록 하는 것입니다. 사실 DSLR 카메라와 같은 사진에 관심이 많은 사람들이 렌즈에 대한 이해도가 더 깊을수 있습니다. 다만, 여기서는 어떻게 하면 사진을 잘 찍을까가 아닌 빛을 모아주는 렌즈의 광학적 원리에 대해 얘기하고자 합니다. 렌즈 기본 렌즈라 함은 쉬운 예로 안경을 생각하면 됩니다. 빛이 망막에 모이도록 굴절시키는 눈의 능력이 떨어져 안경의 렌즈가 한 점에 모이..
